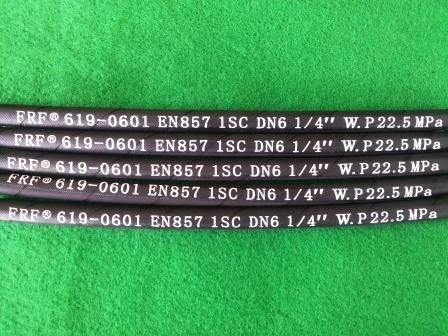

619系列 EN857-1SC

结构：软管由一层耐油合成橡胶内胶层，一层钢丝编织增强层和一层耐油耐候合成橡胶外胶层组成。

应用：适用于使用石油基液压油，温度范围为–40℃～+100℃（最大120℃）的软管。

型   号   TYPE	软管内径 I.D				增强层外径 W.D		软管外径 O.D	最大工作 压力 Working pressure		试验压力 P．P W.T	最小爆破压力 Min B.P	最小弯曲 半径 Min B.R	参考 重量 W.T
	公称内径 Nominal I.D		最小 Min	最大 Max	最小 Min	最大 Max	最大 Max
	in	mm	mm	mm	mm	mm	mm	Bar	PSI	Bar	Bar	mm	kg/m
619 -0601	1/4	6	6.2	7.0	9.6	10.8	13.5	225	3260	540	900	75	0.18
619  -0801	5/16	8	7.7	8.5	10.9	12.1	14.5	215	3120	520	860	85	0.21
619 -1001	3/8	10	9.3	10.1	12.7	14.5	16.9	180	2610	430	720	90	0.28
619 -1301	1/2	12	12.3	13.5	15.9	18.1	20.4	160	2320	385	640	130	0.33
619 -1601	5/8	16	15.5	16.7	19.8	21.0	23.0	130	1880	310	520	150	0.41
619 -1901	3/4	19	18.6	19.8	23.2	24.4	26.7	105	1520	250	420	180	0.52
619 -2501	1	25	25.0	26.4	30.7	31.9	34.9	88	1270	210	352	230	0.78

619系列 DIN EN857-2SC

结构：软管由一层耐油合成橡胶内胶层，二层钢丝编织增强层和一层耐油耐候合成橡胶外胶层组成。

应用：适用于使用石油基液压油，温度范围为–40℃～+100℃（最大120℃）的软管。



型   号   TYPE	软管内径 I.D				增强层外径 W.D		软管外径 O.D	最大工作 压力 Working pressure		试验压力 P．P W.T	最小爆破压力 Min B.P	最小弯曲 半径 Min B.R	参考 重量 W.T
	公称内径 Nominal I.D		最小 Min	最大 Max	最小 Min	最大 Max	最大 Max
	in	mm	mm	mm	mm	mm	mm	Bar	PSI	Bar	Bar	mm	kg/m
619 -  0602	1/4	6	6.2	7.0	10.6	11.7	14.2	400	4280	960	1600	75	0.28
619 -  0802	5/16	8	7.7	8.5	12.1	13.3	16.0	350	3770	840	1400	85	0.33
619 -  1002	3/8	10	9.3	10.1	14.4	15.6	18.3	330	3335	790	1320	90	0.42
619  1302	1/2	12	12.3	13.5	17.5	18.7	21.5	275	2900	660	1100	130	0.52
619   1602	5/8	16	15.5	16.7	21.4	22.6	24.7	250	2175	600	1000	170	0.61
619 1902	3/4	19	18.6	19.8	25.1	26.3	28.6	215	1810	515	860	200	0.79
619  2502	1	25	25.0	26.4	31.5	32.7	36.6	165	1595	395	660	250	1.10

注：表中未列入的规格或工作压力等级，可按客户要求另行设计生产。
