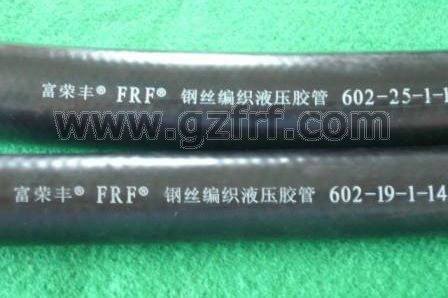

结    构：胶管由耐油的内胶层、1～3层钢丝编织层和耐油、耐天候的外胶层组成。

应    用：适用于输送液压流体，如醇、液压油、燃油、润滑油、乳化液、烃等。

工作温度：–40℃～+100℃。

安全倍数：2.5倍。

外    观：黑色水布纹和光面。

参考标准：MT 98及Q/（HG4）JGF1标准

型    号 TYPE	软管内径 I.D		增强层外径 W.D	软管外径 O.D	最大工作压力 Max W.P	最小爆破压力 Min B.P	最小弯曲半径 Min B.R
	in	mm	mm	mm	Mpa	Mpa	mm
602-0601	1/4	6±0.4	11.7	14.8	32.0	80.0	100
602-0801	5/16	8±0.4	13.8	16.6	28.0	70.0	115
602-1001	3/8	10±0.4	15.8	18.8	25.6	64.0	130
602-1301	1/2	13±0.4	19.8	22.2	22.4	56.0	180
602-1601	5/8	16±0.4	22.7	25.5	16.8	42.0	205
602-1901	3/4	19±0.4	25.8	28.8	14.4	36.0	240
602-2201	7/8	22±0.4	28.8	31.8	12.8	32.0	280
602-2501	1	25±0.5	32.3	35.6	11.2	28.0	300
602-3201	1-1/4	32±0.5	39.2	42.5	9.0	22.5	420
602-3801	1-1/2	38±0.5	46.0	49.0	7.0	17.5	500
602-4501	1-3/4	45±0.6	53.0	56.0	5.0	15.0	550
602-5101	2	51±0.6	59.0	62.0	4.0	12.0	630
602-0602	1/4	6±0.4	13.5	16.5	56.0	140.0	100
602-0802	5/16	8±0.4	15.6	18.5	48.0	120.0	115
602-1002	3/8	10±0.4	17.6	20.6	40.0	100.0	130

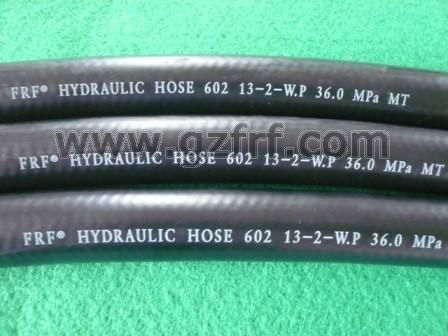

602-1302	1/2	13±0.4	21.6	24.3	36.0	90.0	180
602-1602	5/8	16±0.4	24.4	27.6	32.0	80.0	205
602-1902	3/4	19±0.4	27.4	30.7	25.0	62.5	240
602-2202	7/8	22±0.4	30.4	33.8	22.0	55.0	280
602-2502	1	25±0.5	34.0	37.5	21.0	52.5	300
602-3202	1-1/4	32±0.5	41.0	44.0	17.0	42.5	420
602-3802	1-1/2	38±0.5	47.5	51.0	12.0	30.0	500
602-4502	1-3/4	45±0.6	54.8	57.8	9.0	27.0	550
602-5102	2	51±0.6	60.8	63.8	8.0	24.0	630
602-0603	1/4	6±0.4	15.0	18.2	60.0	150.0	100
602-0803	5/16	8±0.4	17.4	20.2	50.0	125.0	115
602-1003	3/8	10±0.4	19.4	22.3	45.0	112.0	130
602-1303	1/2	13±0.4	23.0	26.2	40.0	100.0	180
602-1603	5/8	16±0.4	26.2	39.2	35.0	87.5	205
602-1903	3/4	19±0.4	29.2	32.4	28.0	70.0	240
602-2203	7/8	22±0.4	32.2	35.2	25.0	62.5	280
602-2503	1	25±0.5	35.6	39.0	24.0	60.0	300
602-3203	1-1/4	32±0.5	42.8	45.8	19.0	47.5	420
602-3803	1-1/2	38±0.5	49.3	53.0	15.0	37.5	500
602-4503	1-3/4	45±0.6	56.6	59.6	12.0	36.0	[1] [2]  下一页
