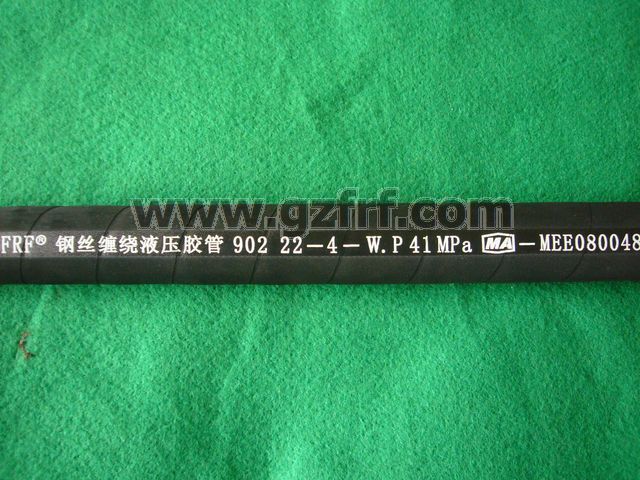

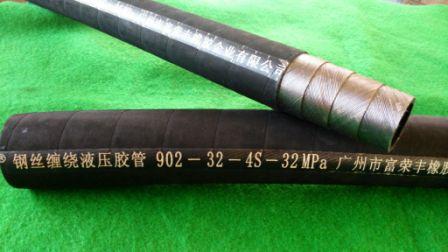

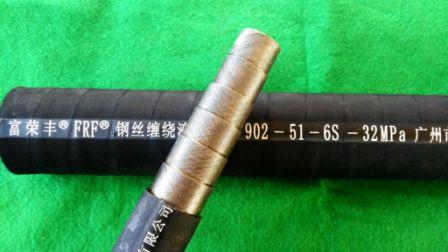

结    构：胶管由耐油的内胶层、4层或6层钢丝缠绕层和耐油、耐候的外胶层组成。

应    用：适用于输送液压流体，如醇、液压油、燃油、润滑油、乳化液、烃等。

工作温度：–40℃～+100℃。

安全倍数：3倍。

外    观：黑色水布纹

参考标准：GB/T10544及Q/(HG4)JGF2标准

型    号 TYPE	软管内径 I.D		增强层外径 W.D	软管外径 O.D	最大工作 压力 Max W.P	最小爆破 压力 Min B.P	最小弯曲 半径 Min B.R
	in	mm	mm	mm	Mpa	Mpa	mm
902-1004	3/8	10±0.4	19.5	22.6	63.0	190.0	180
902-1304	1/2	13±0.4	22.6	25.8	57.0	172.0	230
902-1604	5/8	16±0.4	26.4	29.6	53.0	160.0	250
902-1904	3/4	19±0.4	30.3	33.5	46.0	140.0	300
902-2204	7/8	22±0.4	33.3	36.5	41.0	124.0	320
902-2504	1	25±0.4	36.5	39.6	35.0	105.0	340
902-3204	1-1/4	32±0.6	44.6	47.6	32.0	96.0	450
902-3804	1-1/2	38±0.6	51.0	54.0	25.0	75.0	560
902-4504	1-3/4	45±0.6	58.0	61.0	21.0	64.0	640
902-5104	2	51±0.6	64.6	67.7	23.0	70 .0	720
902-6404	2-1/2	64±0.8	79.0	83.0	18.5	56.0	980
902-7604	3	76±0.8	91.6	95.5	9.0	27.0	1200
902-1006	3/8	10±0.4	21.8	25.0	82.0	246.0	180
902-1306	1/2	13±0.4	25.3	28.4	70.0	210.0	230
902-1606	5/8	16±0.4	29.5	32.6	72.0	216.0	250
902-1906	3/4	19±0.4	33.3	36.5	60.0	180.0	300
902-2206	7/8	22±0.4	36.3	39.5	53.0	160.0	320
902-2506	1	25±0.4	39.6	42.6	50.0	152.0	340
902-3206	1-1/4	32±0.6	47.6	50.6	41.0	124.0	450
902-3806	1-1/2	38±0.6	54.0	57.0	36.0	108.0	560
902-4506	1-3/4	45±0.6	61.0	64.0	32.0	96.0	640
902-5106	2	51±0.6	68.0	71.2	32.0	96.0	720
902-6406	2-1/2	64±0.8	83.4	87.0	27.0	81.0	1100
902-7606	3	76±0.8	96.2	100.0	13.0	39.0	1400

注：表中未列入的规格，包括扩口式结构胶管，可按客户要求另行设计生产。
